PQA-FLEX ｜電力系統モニタリング

ハイライト

1つのメーターに1つのCPUモジュールと最大6つの選択された入力モジュールを組み合わせることができるモジュラー・アーキテクチャー。

高いチャンネル数と 高速サンプリングで超高調波を測定。

CPUモジュールは、すべてのデジタル入力データを受け取るFPGAと、メーター・ファームウェアを実行し、すべてのインターフェースとデータストレージを提供するリアルタイム・コントローラーを備えている。

マルチフィーダーと 位相測定ユニットモニターも利用可能。

200msごとに更新されるリアルタイム・データと12ヶ月間保存される履歴データ。

ファームウェアはEN50160に従って電力品質パラメータを計算します。IEC61000-4-30, Ed.3Class Aおよびその他（61000-4-7、61000-4-15）に記載されている要件に完全に準拠しています。

複数の組み合わせが可能なモジュラー・アーキテクチャー

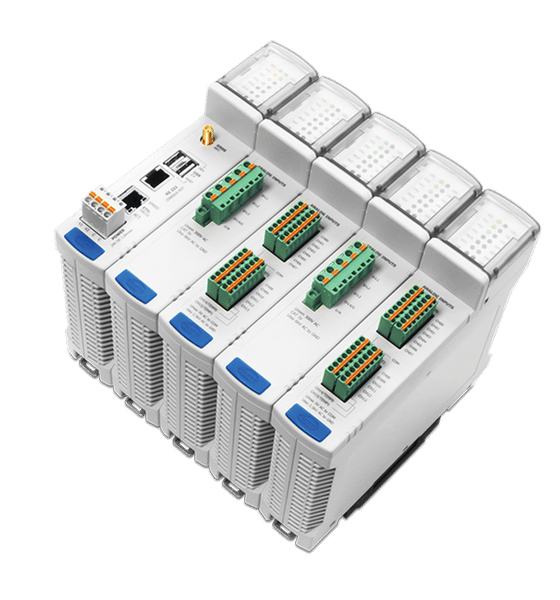

PQA-FLEX モジュラーアーキテクチャーをベースとしており、1つのメーターに1つのCPUモジュールと最大6つの選択された入力モジュールを組み合わせることができます。入力モジュールは、入力信号の絶縁、フィルタリング、A/D変換を行い、デジタルバックプレーンバスを使用してデータを送信します。CPUモジュールは、すべてのデジタル入力データを受信するFPGAと、社内メーター・ファームウェアを実行するリアルタイム・コントローラーを備えています。

主な測定機能

U、I、P、Q、S、周波数、THD U、THD I、力率、エネルギー - AP、AQ、AS、APin、APout。
倍音 - UとI、50倍までの各倍音（オプションで180倍まで）、オプションでスーパーハーモニクス 2-9kHzスペクトル
すべての数値は、IEC 61000-4-30に従い、200ms（10/12周期基準）で算出されています。
EN50160, IEC 61000-4-30 ed.に準拠した電圧品質。3 Class A (U, freq., THD U, フリッカ, アンバランス, 高調波)
電圧イベント EN50160, IEC 61000-4-30 ed.3 Class A (ディップ、スウェル、遮断-時間、極値、長さ)
波形キャプチャ - トリガの場合、デバイスは波形をキャプチャします。
- 選択された量（U、I、P、Q、S、freq、PF）が指定されたリミットを超えた場合、トリガーを作動させることができる。
- 波形とは、サンプリング・レート192または256サンプル/周期の生の電圧/電流信号を意味し、波形の長さは50周期（プリトリガ0.2秒、長さ1秒）。
- 波形は標準プロトコルでファイルに保存され、デバイスはローカル・ストレージに少なくとも100個の波形を保持できる。

スマート・ソフトウェア・ソリューション

当社のエンジニアは、すべてのメーターからリアルタイムおよび履歴データを同時に自動読み取りするための専用ソフトウェアソリューションを設計しました。これらは、表、グラフ、単線図、電圧/周波数プロファイル、ベクトル、高調波、デジタル・インジケータ、地図、過去のトレンドと表、エネルギーの要約とプロファイルなど、複数の視覚化パネルで表示できます。

データは、標準プロトコル（MODBUS）を使用し、200msごとにリフレッシュされるリアルタイム、および/または履歴の2つの方法で提供されます。デバイスは、ユーザーが事前に定義した間隔ですべての量の真の実効値/平均値を計算します（ギャップレス）。履歴データにはEN50160に準拠した電圧イベントの詳細も含まれます。

位相計測ユニット（PMU）

PMU（Phasor Measurement Unit）とは、GPSを使用して正確な同期位相測定を行う装置です。PMU frmwareは、0.5 %未満のTotal Vector Errorで電圧と電流の位相を測定します。さらに、周波数を測定し、電圧と電流の正対称成分を計算します。

PMUは測定トランスのエラー補正を適用します。測定データはIEEE C37.118-2005通信プロトコルに従って送信されます。測定結果は、電気グリッドの状態をオンラインで検出するために使用されます。PMUは、配電網や送電網の異なる地点で、同期した複数の装置を用いて測定された基本高調波の位相角を比較することに基づいています。
